M6100

ProSAFE® M6100シリーズシャーシスイッチ

M6100

メーカー型番:M6100-3S

JANコード:0606449102499

[価格] オープン価格

ライフタイム保証



M6100シリーズシャーシスイッチは L2/L3/L4 および IPv4/IPv6 などの豊富なサービスを提供し、エンタープライズエッジ、中小規模ネットワークはもちろん、1G / 10G の混在したサーバールームのインフラなどにも最適です。パッシブバックプレーン、ヒットレスフェイルオーバー、冗長ファブリック、冗長管理などを含む革新的な分散構造により、高額な製品費用やメンテナンス費用を払うことなく、停止することのない回復力とワールドクラスの可用性を提供します。NETGEAR のM6100シリーズシャーシスイッチによるソリューションはハード的にもソフト的にも最新の高度なエンジニアリングによる高い柔軟性と簡単操作を、お手頃な価格で提供します。

M6100 シリーズの主な特長:



  • キャンパスLANネットワークのアクセスレイヤーや中規模組織のネットワークのコアレイヤーに最適
  • ライセンス不要、PBR、BGP、DCBX、PFC、ETS、FCoE FIPを含むレイヤー2、レイヤー3、レイヤー4フィーチャーセット
  • ノンストップフォワーディング、管理I/Oモジュール間のヒットレスフェイルオーバー冗長性による革新的な分散構造を提供
  • ラインカード使用により最大144のギガビットポートまたは最大72の10Gポートを利用可能
  • 低レイテンシ、32,000 MACアドレス、8,000 ARP/NDP、4,000 VLAN、12,000ルートを利用可能

M6100 シリーズの PoE 機能:



  • ドーターカード使用によりPoE+ (ポートごとに30W)、UPOE(ポートごとに60W)を利用可能
  • 内蔵電源により最大2,170W、追加の電源ベイ(RPS4000)利用により最大4,410WのPoE容量を提供
  • IP電話や802.11n / 802.11ac アクセスポイント、IPセキュリティカメラなどの急増するPoE/PoE対応機器に備える環境を提供
  • 次世代VDIクライアントやセキュリティ機器に将来も使い続けられる60W UPOE を提供、UPOEはPoE/PoE+との下位互換性あり

M6100 シリーズのソフトウェア機能:

  • SIP 、H323、SCCP プロトコル検出、LLDP-MED によるIP 電話の自動 QoS とVLAN 設定を含む音声 VLAN
  • DOT1X、MAB、キャプティブポータルを使った効率的な認証層により合理的なBYODを実現
  • Proxy ARP、OSPF、BGP、ポリシーベースルーティング、自動6-to-4トンネリングを含むクラス最高のIPv4/IPv6 スタティック/ダイナミックルーティング
  • IGMPv3/MLDv2 クエリアとコントロールパケットフラッディングプロテクションによる強化された IPv4/IPv6 マルチキャストフォワーディングを提供
  • PIMタイマーと、処理されていないPIM(S、G、rpt) 状況のマシンイベントの移行が可能な、ハイパフォーマンスIPv4/IPv6 マルチキャストルーティング
  • 悪意のあるコード検出、DHCPスヌーピング、IPソースガードプロテクション、DoS攻撃緩和などの高度なIPv4/IPv6 セキュリティ
  • 革新的なマルチベンダーAuto-iSCSI による仮想化の最適化がより簡単に
  • DCBX (802.1Qaz)、PFC(Priority Flow Control)、ETS(Enhanced Transmission Selection) 、FCoE FIP スヌーピングなどのデータセンターの使用に備えた機能を提供

M6100 シリーズの管理機能:



  • DHCP/BootPファームウェアと設定ファイルのアップロード自動化を含むDHCP/BootPの革新的な自動インストール
  • 工業標準 SNMP、RMON、MIB、LLDP、AAA、sFlow、RSPAN リモートミラーリング
  • アウトオブバンド (OOB)イーサネット管理用の選択可能なサービスポート
  • 管理コンソール用に標準 RS232 ストレートシリアルRJ45とMini-USB ポートを選択可能
  • ログ、設定ファイル、イメージファイルなどの保存用に標準USBポートを搭載
  • デュアルファームウェアイメージと設定ファイルによりサービスへの影響を最小限に抑えたアップデートを実現
  • 工業標準コマンドラインインターフェイス (CLI) 、またはウェブコンソール(GUI)による簡単な直感的管理が可能

自信の「ライフタイム保証」

M6100シリーズスイッチは「ライフタイム保証」(電源、ファンを除く)。期間を定めずハードウェア故障に対する保証をご提供しますので、製品ご購入後もコストパフォーマンスを実感いただけます。詳しくは下記をご覧ください。
http://www.netgear.jp/support/info/lifetimewarranty.html

コンポーネント


M6100-3S (XCM8903)

3スロット 4U ベースシャーシ
製品保証:ライフタイム

※単品でのオーダー不可、M6100 スターターキットをご購入ください

  • ラインカード用空きスロット x 3
  • 電源スロット x 4 (RPS4000使用により追加で4台の電源を搭載可能)
  • パッシブバックプレーン
  • 4U (高さ 17.59 cm)、奥行き44.16 cm

前面:ラインカードと電源スロットの
ブランクパネル付きベースシャーシ
M6100-3S_1

前面:ブランクパネル無しの
ベースシャーシ
M6100-3S_2
背面:ファントレイなしのベースシャーシ
M6100-3S_3



XCM8948
I/O ブレード

メーカー型番:XCM8948-10000S
製品保証:ライフタイム

  • 10/100/1000BASE-T イーサネット x 48ポート
  • オプションのXCM89P/XCM89UP ドーターカード利用によりPoE、PoE+、UPOEが利用可能



XCM8948


XCM8944
I/O ブレード

メーカー型番:XCM8944-10000S
製品保証:ライフタイム

  • 10/100/1000BASE-T イーサネット x 40ポート
  • 100/1000/10GBASE-T イーサネットポート x 2ポート(専用)
  • 1000BASE-X/10GBASE-X SFP+ x 2ポート(専用)
  • オプションのXCM89P/XCM89UP ドーターカード利用によりPoE、PoE+、UPOEが利用可能

XCM8944

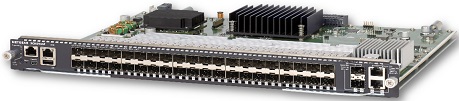

XCM8944F

I/O ブレード

メーカー型番:XCM8944F-10000S
製品保証:ライフタイム



  • 100BASE-X/1000BASE-X SFP x 40ポート
  • 100/1000/10GBASE-T RJ45 x 2 ポート(専用)
  • 1000BASE-X/10GBASE-X SFP+ x 2 ポート(専用)

XCM8944F


XCM8924X
I/O ブレード

メーカー型番:XCM8924X-10000S
製品保証:ライフタイム

  • 100/1000/10GBASE-T イーサネットポート x 24ポート
  • 1000BASE-X/10GBASE-X SFP+ x 16ポート(10GBASE-Tの1~16ポートと共有)

XCM8924X


XCM89P
ドーターカード

メーカー型番:XCM89P-10000S
製品保証:ライフタイム

  • ラインカード用空きスロット x 3
  • ラインカードごとにドーターカードが必要

XCM89P
XCM89P


XCM89UP
ドーターカード

メーカー型番:XCM89UP-10000S
製品保証:ライフタイム

  •  XCM8948/XCM8944ラインカードにPoE (802.3af)/ PoE+ (802.3at)/UPOE 機能を追加
  • ラインカードごとにドーターカードが必要


XCM89UP



AFT603
ファントレイ

メーカー型番:AFT603-10000S
製品保証:5年間



  •  前面から背面への冷却システム
AFT603


RPS4000
追加の1U電源ベイ

メーカー型番:RPS4000-200AJS
製品保証:5年間

  • EPS モード: M6100-3S シャーシに追加で4つの電源スロットを提供
  • M6100-3S 電源管理システムは追加で4つのAPS1000W電源をシステム上意識せずに利用可能

RPS4000

前面

  • RPS4000は 1U電源ベイで 空きスロット x 4
  • 電源モジュール(APS1000W) 別売り
RPS4000

背面

  • 組み込み型電源コネクタ x 4
  • RPS/EPS 電源モード選択スイッチ
  • 電源モジュールtwo-by-two bridging選択スイッチ
RPS4000 RPS4000 RPS4000 RPS4000

同梱物

  • RPSケーブル x 4  - 各60cm
  • ラックマウントキット
  • 電源コード

RPS4000の製品ページはこちら



APS1000W
電源ユニット

メーカー型番:APS1000W-100AJS
製品保証:5年間

  •  C15 コネクタ
  • 容量:
    110V-240V AC 電源入力
    最大 640W 電源出力(110V AC)
    最大 910W 電源出力(220V AC)

APS1000W
APS1000Wの製品ページはこちら


M6100-44G3-POE+ (XCM8903SK)
スターターキット

M6100-44G3-POE+ はM6100 シリーズのスターターキットです。
メーカー型番:XCM8903SK-10000S

  • M6100-3S (XCM8903) シャーシ x 1
  • 1Gx40 + 10Gx4 (XCM8944) ラインカード x 1
  • PoE+ ドーターカード (XCM89P) x 1
  • 電源ユニット (APS1000W) x 1
  • ファントレイ(前面から背面) (AFT603) x 1
  • ラインカード用空きスロット x 2
  • 電源ユニット用空きスロット x 3
  • 2ポストラック用ラックマウントキット、ワイヤーキャビネット
  • ラックマウントハンドル
  • 4ポストラック用スライディングレール、ワイヤーキャビネット

M6100-44G3-POE+
M6100-44G3-POE+

M6100-44G3-POE+

※スターターキットはあらかじめ組み立てされておりません。
各製品パッケージでのお届けとなります。

ユーザー登録および有償サポートについての注意事項

●ユーザー登録:
サポートを受けるには、製品をお買い上げ後30日以内にユーザー登録が必要となります。お買い上げいただいたベースシャーシ本体およびオプションモジュールについて、すべての型番でユーザー登録をしてください。

●有償サポート:
有償サポートは、ベースシャーシ本体に対してご購入頂き、適用範囲はベースシャーシ本体に搭載されるモジュール(電源ベイ、電源ユニットは除く)を含みます。モジュールの搭載数に関わらず、有償サポートの料金は固定(ベースシャーシ本体のみ)となります。
有償サポートの登録の際は、M6100本体に対してお申込みいただき、あわせて搭載されるモジュール型番を同ページ内の「付属モジュール情報」から選択して、登録をしてください。

ベースシャーシ
M6100-3S
フォームファクタ

シャーシ(金属)

前面 I/O スロット ラインカードスロット x 3
電源スロット 電源スロット x 4 (N+1)
背面 ファントレイ ファントレイスロット x 1 (front-to-back)
外部電源スロット RPS/EPS コネクタ
サイズ 高さ 4U
17.59 cm
奥行き 44.16 cm

43.2 cm
重量(モジュール、電源なし)
12.4 kg
重量(フル実装 XCM8924X x 3, APS1000W x4)
31.6 kg

 ラインカード
XCM8948 XCM8944 XCM8944F XCM8924X
フォームファクタ

I/O ブレード

10/100/
1000BASE-T
イーサネットポート
48 40 - -
100/1000X
SFP スロット
- - 40 -
100/1000/10GBASE-T
RJ45 ポート
- 2 2 24
1000/10GBase-X
SFP+ スロット
- 2 (SFP+専用スロット) 16
(10GBASE-T
との
コンボポート)
POE+ または UPOE アップグレード - -
Out-of-band Management
(Ethernet)
1 x RJ45 Ethernet OOB
10/100/1000 (service port)
管理コンソール(シリアル) 1 x RJ45 RS232
(straight-through wiring)
1 x Mini-USB
ストレージ(image, config,
log files)
1 x USB


アクセサリ
XCM89P
フォームファクタ ドーターカード
特長 XCM8948/XCM8944 ラインカードに802.3at PoE+機能を追加
(ラインカードごとにドーターカードが必要。イーサネットポートごとに最大30W。PoEとの下位互換)

XCM89UP
フォームファクタ ドーターカード
特長 XCM8948/XCM8944 ラインカードにUPOE機能を追加
(ラインカードごとにドーターカードが必要。イーサネットポートごとに最大60W。PoE+/PoEとの下位互換)


AFT603
フォームファクタ ファントレイ
特長 M6100-3S シャーシ用ファイントレイ(前面から背面への冷却システム。シャーシごとに1台のファントレイが必要。)


PoE 容量について
110V AC in
構成例 XCM8944 x 1 XCM89P/XCM89UPドーターカード x 1 XCM8944 x 1 XCM8948 x 1 XCM89P/XCM89UPドーターカード x 2 XCM8944 x 1 XCM8948 x 2 XCM89P/XCM89UPドーターカード x 3
(Watts) PoE 40ポート合計
N / N+1
ポートごと
PoE+/UPOE
PoE 88ポート合計
N / N+1
ポートごと
PoE+/UPOE
PoE 88ポート合計
N / N+1
ポートごと
PoE+/UPOE
4U height - 1 x PSU 570W  / - 14.2W 510W  / - 5.7W 450W  / - 3.3W
4U height - 2 x PSU 1050W / 570W 26.2W 990W / 510W 11.2W 930W / 450W 6.8W
4U height - 3 x PSU 1610W / 1050W 40.2W 1550W / 990W 17.6W 1490W / 930W 10.9W
4U height - 4 x PSU 2170W / 1610W 54.2W 2110W / 1550W 23.9W 2050W / 1490W 15W
4U height - 5 x PSU 2730W / 2170W 60W 2670W / 2110W 30.3W 2610W / 2050W 19.1W
4U height - 6 x PSU 3290W / 2730W 60W 3230W / 2670W 36.7W 3170W / 2610W 23.3W
4U height - 7 x PSU 3850W / 3290W 60W 3790W / 3230W 43W 3730W / 3170W 27.4W
4U height - 8 x PSU 4410W / 3850W 60W 4350W / 3790W 49.4W 4290W / 3730W 31.5W


実装機能
イーサネット

IEEE 802.3i, IEEE 802.3u,
IEEE 802.3ab, IEEE 802.3z,
IEEE 802.3ae, IEEE802.3aq, IEEE802.3an

セキュリティ Layer 3/4 アクセスコントロールリスト
IEEE802.1X
(ポートベース/MACアドレスベース)
VLAN機能 ポートVLAN
プロトコルVLAN
タグVLAN IEEE802.1Q
冗長化 IEEE802.1D スパニングツリープロトコル
IEEE802.1w ラピッドスパニングツリー
IEEE802.1s マルチプルスパニングツリー
リンクアグリゲーション(IEEE802.3ad) LACP/Manual
QoS IEEE 802.1p Class of Service(CoS)
ポートベース QoS
DiffServ
マルチキャスト
制御
IGMP スヌーピング
IPスタティックルーティング
管理機能 SNMP v1,v2c,v3
RMON Group 1,2,3,9
ポートミラーリング
Web設定
その他 ブロードキャストストームプロテクション
DHCPクライアント
DHCPサーバ
製品能力
データ転送 転送方式 ストア&フォワード
メモリ システムメモリ 1GB
パケットバッファメモリ
(XCM8948, XCM8944, XCM8944F)
32MB
パケットバッファメモリ
(XCM8924X)
72MB
フラッシュメモリ 64MB
パフォーマンス スイッチングファブリック 480Gbps
パケットフォワーディング
M6100-3S Chassis (intra-blade)
1,071Mpps
パケットフォワーディング
M6100-3S Chassis (inter-blade)
 357Mpps
レイテンシ (XCM8948) 3.395μ秒(1G-1G)
レイテンシ (XCM8944)  3.87μ秒(10G-10G)
3.411μ秒(1G-1G)
レイテンシ (XCM8944F)  3.92μ秒(10G-10G)
2.708μ秒(1G-1G)
レイテンシ (XCM8924X)  3.34μ秒(10G-10G)
2.56μ秒(1G-1G)
MTBF (M6100-3S) 最大3,393,051 hr
MTBF (XCM8948) 最大862,954 hr
MTBF (XCM8944)  最大837,030 hr
MTBF (XCM8944F) 最大694,849 hr
MTBF (XCM8924X)  最大418,002 hr
MTBF (XCM89P) 最大8,253,931 hr
MTBF (XCM89UP)  最大4,943,696 hr
MTBF (AFT603)  最大450,696 hr
MAC アドレス数 32,000
Jumbo Frame 12,000
VLAN サポート数 4,096
QoSトラフィッククラス数 7
ルート数 512
ルーティング可能VLAN数 128
DiffServキュー 7
騒音レベル 53dB
