XCM8800シリーズ 10スロットシャーシ XCM8810

販売終了製品

スイッチングハブ(HUB)

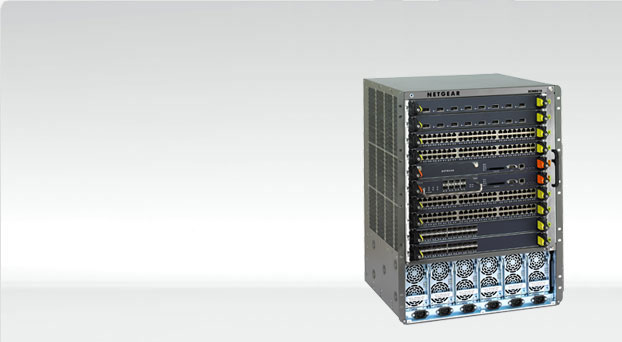

XCM8800シリーズ 10スロットシャーシ

XCM8810

JANコード:0606449077520

[価格] ¥1,218,240 (税込)/¥1,128,000(税抜)

本体3年保証



(メーカー型番:XCM8810-10000S)


<ご注意いただきたいこと>
XCM8810は、販売店様を募集の上販売いたします。ご興味のある販売店様は
下記メールアドレスにお問合せいただけますようお願い致します。


<問い合わせメールアドレス>:info@netgear.jp




ノンストップオペレーションを可能にするシャーシスイッチ
アクセスレイヤでPCとIP電話を接続するか、クラスタでサーバを相互接続するかといったことに関わらず、ミッションクリティカルなアプリケーションに使用しているネットワークは、障害が起こった場合でも正常にサービスを運用し続ける必要があります。『XCM8810』は、コントロールプレーンとデータプレーンの分離、冗長コントローラボードによる電力供給とともに、パッシブバックプレーンを使用した先進的なシャーシ設計を実現しています。また、冗長性を備えたハードウェアと自動フェールオーバメカニズムにより、プライマリ管理モジュールに障害が発生した場合でも、セカンダリ管理モジュールが自動的にスイッチ全体の管理機能を引き継ぎます。さらに、レイヤ2での復旧を可能にするネットワークプロトコルや、冗長フェールオーバをサポートすると同時にアップリンク接続の問題を回避するECMPルーティングにも対応しています。このように、『XCM8810』は、高度な信頼性と復旧力を必要とする止められないネットワークでの使用に最適な製品です。

ハイパフォーマンスな接続性搭載
近年、IP電話、ワイヤレスアクセスポイント、およびその他の機器などのネットワーク エッジ接続機器が増加しており、そのニーズに対応したハイパフォーマンスかつコスト効率の高いネットワーク接続の実現が求められています。『XCM8810』は、高密度、ラインレートのギガビットおよび10ギガビットポートを実装しており、中規模ネットワーク向けの理想的なコアネットワークを実現します。最大800Gbpsのスイッチファブリック帯域幅と570Mppsのレイヤ2からレイヤ3のハードウェア転送レートを提供しますので、M7300-24XFやReadyNAS4220と接続したソリューションの構築が可能です。また、『XCM8810』は、IPv6を含むレイヤ2からレイヤ4までの広範な機能をフル装備しており、これにより高速接続のアグリゲーションを実現します。コア、アグリゲーション、エッジ向けの各モジュールで、ネットワークアーキテクチャをシンプルにすることができるため、従来の3階層アーキテクチャと比べ、管理オーバヘッド、運用の複雑さ、高価な設備投資を削減できる、効率的な2階層ネットワークを導入いただけます。加えて、トラフィックに優先順位を与え、なお、『XCM8810』は無償製品保証3年が標準添付されています。

未知の脅威にも対応する包括的なセキュリティ
『XCM8810』は、スイッチ自体への攻撃を防御するDoS攻撃防御に加え、sflowやL2/L3/L4 アクセスコントロールリスト(ACL)を備えており、既知のものだけでなく未知の脅威にも効果的に対処することが可能です。また、ネットワークエッジからの脅威を効果的に防御するために、ネットワークログイン機能(802.1X、Web、MACベースの認証)をサポート。認証されたユーザや機器だけに適切なアクセス権を与えて接続させることができます。さらに、管理通信の傍受を防ぐSSH2、SCP、SNMPv3などのプロトコル、ルーティングセッションに対する攻撃を防止するルーティングプロトコルのMD5認証などにも対応。さまざまなセキュリティテクノロジを使用することで、ネットワーク コアに留まらず、ネットワーク全体での保護にもエンタープライズクラスのセキュリティを提供します。

高密度PoE搭載
また、『XCM8810』はIEEE802.3af準拠の10/100/1000 PoE (Power Over Ethernet)機能を搭載しており、大容量のIP電話やワイヤレスアクセスポイントの導入をサポートします。単一のシャーシで最大144のクラス3 PoEデバイスを装備することができます(110V電源装置を使用時)。また、最大384のPoEポートにクラス1の電力を供給することができます。なお、上記の電源供給の場合、『XCM8810』への外部電源トレイの追加は不要です。

電力と冷却用コストの削減に貢献する低消費電力
『XCM8810』は、1ギガビットポートあたりわずか1.5W(最大2.1W)です。また、10ギガビットポートあたりでは、わずか7.0W(最大10.4W)です。これは、業界内のスイッチとしてはきわめて低い値であり、電力と冷却用コストを大幅に削減することができます。

仕様 - シャーシ

  • XCM8806 XCM8800 シリーズ 6スロット シャーシスイッチ
    • 6スロットシャーシ(バックプレーン,ファントレイ,電源装置,ファンコントローラを含む)
    • 電源装置は別途発注
  • XCM8810 XCM8800 シリーズ 10スロット シャーシスイッチ
    • 10スロットシャーシ(バックプレーン,ファントレイ,電源装置,ファンコントローラを含む)
    • 電源装置は別途発注

仕様 – スーパーバイザモジュール

  • XCM88S1 XCM8800 シリーズスーパーバイザモジュール
    • スイッチングファブリック (スーパーバイザモジュール×1): 424 Gbps
    • スイッチングファブリック (スーパーバイザモジュール×2): 800 Gbps
    • コンパクトフラッシュ用スロット×1
    • 8ポート1000BASE-X SFP カード(XCM888F)(オプション)用スロット×1
    • マネージメントポート(10/100 RJ-45)×1
    • コンソールポート(シリアルRS-232)×1

仕様 – ギガビット I/O モジュール

  • XCM8848T XCM8800 シリーズ 48ポート 10/100/1000BASE-T モジュール
    • オートセンス RJ-45 10/100/1000 ポート×48
    • オプション:802.3af PoE カード (XCM88P)

仕様 – ギガビット ファイバー I/O モジュール

  • XCM8824F XCM8800 シリーズ 24ポート 1000BASE-X SFP モジュール
    • 24 ギガビット SFP ポート

仕様 – 10 ギガビット I/O モジュール

  • XCM8808X XCM8800 シリーズ 8ポート 10GBASE-XFP モジュール
    • 8 x 10G XFP ポート

General Specification – PSU

  • XCM88PS1 NETGEAR 8800 シリーズ 100-240VAC 電源装置
    • Delivers 700W at 90V to 110V
    • Delivers 1,200W at 210V to 220V
プロトコルサポート – スイッチング

・IEEE 802.3i 10BASE-T
・IEEE 802.3u 100BASE-T
・IEEE 802.3ab 1000BASE-T
・IEEE 802.3z 1000BASE-X
・IEEE 802.3ae 10GBASE-X
・IEEE 802.3af PoE(Power over Ethernet)
・IEEE 802.1D – 1998 スパニングツリープロトコル (STP)
・IEEE 802.1D – 2004 スパニングツリープロトコル (STP and RSTP)
・IEEE 802.1w – 2001 Rapid Reconfiguration for STP, RSTP
・IEEE 802.1Q – 2003 (formerly IEEE 802.1s)
・Multiple Instances of STP, MSTP
・PVST+, Per VLAN STP (802.1Q interoperable)
・Draft-ietf-bridge-rstpmib-03.txt – Definitions of Managed Objects for Bridges with Rapid Spanning Tree Protocol
・IEEE 802.1Q – 1998 Virtual Bridged Local Area Networks
・IEEE 802.3ad Static load sharing configuration and LACP based dynamic configuration
・Software Redundant Ports
・IEEE 802.1AB – LLDP Link Layer Discovery Protocol
・LLDP Media Endpoint Discovery (LLDP-MED), ANSI/TIA-1057, draft 08

プロトコルサポート - 管理/トラフィック検証

・RFC 2030 SNTP, Simple Network Time Protocol v4
・RFC 854 Telnet client and server
・RFC 783 TFTP Protocol (revision 2)
・RFC 951, 1542 BootP
・RFC 2131 BOOTP/DHCP relay agent and DHCP server
・RFC 1591 DNS (client operation)
・RFC 1155 Structure of Mgmt Information (SMIv1)
・RFC 1157 SNMPv1
・RFC 1212, RFC 1213, RFC 1215 MIB-II, Ethernet-Like MIB & TRAPs
・RFC 1573 Evolution of Interface
・RFC 1650 Ethernet-Like MIB (update of RFC 1213 for SNMPv2)
・RFC 1901, 1905 – 1908 SNMP v2c, SMIv2 and Revised MIB-II
・RFC 2576 Coexistence between SNMP Version 1, Version 2 and Version 3
・RFC 2578 – 2580 SMIv2 (update to RFC 1902 – 1903)
・RFC 3410 – 3415 SNMPv3, user based security, encryption and authentication
・RFC 3826 – The Advanced Encryption Standard (AES) Cipher Algorithm in the SNMP User-based Security Model
・RFC 1757 RMON 4 groups: Stats, History, Alarms and Events
・RFC 2021 RMON2 (probe configuration)
・RFC 2613 SMON MIB
・RFC 2925 Ping/Traceroute MIB
・RFC 2668 802.3 MAU MIB
・draft-ietf-hubmib-mau-mib-v3-02.txt
・RFC 1643 Ethernet MIB
・RFC 1493 Bridge MIB
・RFC 2096 IPv4 Forwarding Table MIB
・RFC 2737 Entity MIB v2
・RFC 2233 Interface MIB
・RFC 3621 PoE-MIB (PoE switches only)
・Secure Shell (SSH-2) client and server
・Secure Copy (SCP-2) client and server
・Secure FTP (SFTP) server
・sFlow version 5
・Configuration logging
・Multiple Images, Multiple Configs
・RFC 3164 BSD Syslog Protocol with Multiple Syslog Servers ––999 Local Messages (criticals stored across reboots)
・Web-based chassis interface
・IP Route Compression

プロトコルサポート - セキュリティ, スイッチおよびネットワーク保護

・Secure Shell (SSH-2), Secure Copy (SCP-2) and SFTP client/server with encryption/authentication (requires export controlled encryption module)
・SNMPv3 user based security, with encryption/authentication (see above)
・RFC 1492 TACACS+
・RFC 2138 RADIUS Authentication
・RFC 2139 RADIUS Accounting
・RFC 3579 RADIUS EAP support for 802.1x
・RADIUS Per-command Authentication
・Access Profiles on All Routing Protocols
・Access Policies for Telnet/SSH-2/SCP-2
・Network Login – 802.1x, Web and MAC-based mechanisms
・IEEE 802.1x – 2001 Port-Based Network Access Control for Network Login
・Multiple supplicants with multiple VLANs for Network Login (all modes)
・Fallback to local authentication database (MAC and Web-based methods)
・Guest VLAN for 802.1x
・RFC 1866 HTML – used for Web-based Network Login
・SSL/TLS transport – used for Web-based Network Login (requires export controlled encryption module)
・MAC Security – Lockdown and Limit
・IP Security – RFC 3046 DHCP Option 82 with port and VLAN ID
・IP Security – Trusted DHCP Server
・Layer 2/3/4 Access Control Lists (ACLs)
・RFC 2267 Network Ingress Filtering
・RPF (Unicast Reverse Path Forwarding) Control via ACLs
・Wire-speed ACLs
・Rate Limiting/Shaping by ACLs
・IP Broadcast Forwarding Control
・ICMP and IP-Option Response Control
・SYN attack protection
・CPU DoS Protection with traffic rate-limiting to management CPU
・Robust against common Network Attacks:
  - CERT (http://www.cert.org)
 -CA-2003-04: “SQL Slammer”
 -CA-2002-36: “SSHredder”
 -CA-2002-03: SNMP vulnerabilities
 -CA-98-13: tcp-denial-of-service
 -CA-98.01: smurf
 -CA-97.28: Teardrop_Land -Teardrop and “LAND“ attack
 -CA-96.26: ping
 -CA-96.21: tcp_syn_flooding
 -CA-96.01: UDP_service_denial
 -CA-95.01: IP_Spoofing_Attacks_and_Hijacked_ Terminal_Connections
 -IP Options Attack

・Host Attacks
 -Teardrop, boink, opentear, jolt2, newtear, nestea, syndrop, smurf, fraggle, papasmurf, synk4, raped, winfreeze, ping –f, ping of death, pepsi5, Latierra, Winnuke, Simping, Sping, Ascend, Stream, Land, Octopus

プロトコルサポート - セキュリティ, ルータ保護

・IP Security – DHCP enforcement via Disable ARP Learning
・IP Security – Gratuitous ARP Protection
・IP Security – DHCP Secured ARP/ARP Validation
・Routing protocol MD5 authentication

プロトコルサポート - IPv4 Host Requirements

・RFC 1122 Host Requirements
・RFC 768 UDP
・RFC 791 IP
・RFC 792 ICMP
・RFC 793 TCP
・RFC 826 ARP
・RFC 894 IP over Ethernet
・RFC 1027 Proxy ARP
・RFC 2068 HTTP server
・IGMP v1/v2/v3 Snooping with Configurable Router Registration Forwarding
・IGMP Filters
・PIM Snooping
・Static IGMP Membership
・Multicast VLAN Registration (MVR)

プロトコルサポート - IPv4 Router Requirements

・RFC 1812 Requirements for IP Version 4 Routers
・RFC 1519 CIDR
・RFC 1256 IPv4 ICMP Router Discovery (IRDP)
・Static Unicast Routes
・Static Multicast Routes
・RFC 1058 RIP v1
・RFC 2453 RIP v2
・Static ECMP
・RFC 1112 IGMP v1
・RFC 2236 IGMP v2
・RFC 3376 IGMP v3
・RFC 2933 IGMP MIB
・RFC 2096 IPv4 Forwarding Table MIB
・RFC 1724 RIPv2 MIB
・RFC 3768 VRRPv2
・RFC 2787 VRRP MIB
・RFC 2328 OSPF v2 (Edge-mode)
・OSPF ECMP
・OSPF MD5 Authentication
・RFC 1587 OSPF NSSA Option
・RFC 1765 OSPF Database Overflow
・RFC 2370 OSPF Opaque LSA Option
・RFC 3623 OSPF Graceful Restart
・RFC 1850 OSPFv2 MIB
・RFC 2362 PIM-SM (Edge-mode)
・RFC 2934 PIM MIB
・RFC 3569, draft-ietf-ssm-arch-06.txt PIM-SSM PIM Source Specific Multicast
・draft-ietf-pim-mib-v2-o1.tx
・Mtrace, a “traceroute” facility for IP Multicast: draft-ietf-idmr-traceroute-ipm-07
・Mrinfo, the multicast router information tool based on Appendix-B of draft-ietf-idmr-dvmrpv3-11

プロトコルサポート - IPv6 Host Requirements

・RFC 5095, Internet Protocol, Version 6 (IPv6) Specification
・RFC 4861, Neighbor Discovery for IP Version 6, (IPv6)
・RFC 2463, Internet Control Message Protocol (ICMPv6) for the IPv6 Specification
・RFC 2464, Transmission of IPv6 Packets over Ethernet Networks
・RFC 2465, IPv6 MIB, General Group and Textual Conventions
・RFC 2466, MIB for ICMPv6
・RFC 2462, IPv6 Stateless Address Auto configuration – Host Requirements
・RFC 1981, Path MTU Discovery for IPv6, August 1996 – Host Requirements
・RFC 3513, Internet Protocol Version 6 (IPv6) Addressing Architecture
・RFC 3587, Global Unicast Address Format
・Telnet server over IPv6 transport
・SSH-2 server over IPv6 transport
・Ping over IPv6 transport
・Traceroute over IPv6 transport

プロトコルサポート - IPv6 Interworking and Migration

・RFC 2893, Configured Tunnels
・RFC 3056, 6to4

Supported Protocols - IPv6 Router Requirements

・RFC 2462, IPv6 Stateless Address Auto configuration – Router Requirements
・RFC 1981, Path MTU Discovery for IPv6, August 1996 – Router Requirements
・RFC 2710, IPv6 Multicast Listener Discovery v1 (MLDv1) Protocol
・RFC 3810, IPv6 Multicast Listener Discovery v2 (MLDv2) Protocol
・Static Unicast routes for IPv6
・RFC 2080, RIPng
・Static ECMP

プロトコルサポート - QoS/VLAN

・Quality of Service and Policies
  -
IEEE 802.1D – 1998 (802.1p) Packet Priority
  -RFC 2474 DiffServ Precedence, including 8 queues/port
  -RFC 2598 DiffServ Expedited Forwarding (EF)
  -RFC 2597 DiffServ Assured Forwarding (AF)
  -RFC 2475 DiffServ Core and Edge Router Functions

・VLAN Services: VLAN, vMAN
  -
IEEE 802.1Q タグVLAN
  -IEEE 802.1v: VLAN classification by Protocol and Port
  -ポートベース VLAN
  -プロトコルベース VLAN
  -MACベース VLAN
  -Multiple STP domains per VLAN
  -Upstream Forwarding Only/Disable Flooding
  -RFC 5517 Private VLANs
  -Multicast Support for PVLAN
  -Multicast Support for VLAN Aggregation
  -VLAN Aggregation
  -Multicast VLAN Registration (MVR)
  -IEEE 802.1 Q-in-Q (Double-VLAN tagging)
  -IEEE 802.1ad Provider Bridge Network, virtual MAN (vMAN)
  -vMAN Ethertype Translation/Secondary vMAN Ethertype

Advanced Core Protocols, IPv4 and IPv6 XCM8800 シリーズAdvanced Core Software アップグレードライセンス (XCM88ASL-10000S)が必要:

・PIM-DM Draft IETF PIM Dense Mode draft-ietfidmr-pim-dm-05.txt, draft-ietf-pim-dm-newv2-04.txt
・RFC 3618 Multicast Source Discovery Protocol (MSDP)
・RFC 3446 Anycast RP using PIM and MSDP
・RFC 2740 OSPFv3, OSPF for IPv6
・RFC 1771 Border Gateway Protocol 4
・RFC 1965 Autonomous System Confederations for BGP
・RFC 2796 BGP Route Reflection (supersedes RFC 1966)
・RFC 1997 BGP Communities Attribute
・RFC 1745 BGP4/IDRP for IP-OSPF Interaction
・RFC 2385 TCP MD5 Authentication for BGPv4
・RFC 2439 BGP Route Flap Damping
・RFC 2918 Route Refresh Capability for BGP-4
・RFC 3392 Capabilities Advertisement with BGP-4
・RFC 4360 BGP Extended Communities Attribute
・RFC 4486 Subcodes for BGP Cease Notification message
・draft-ietf-idr-restart-10.txt Graceful Restart Mechanism for BGP
・RFC 4760 Multiprotocol extensions for BGP-4
・RFC 1657 BGP-4 MIB
・Draft-ietf-idr-bgp4-mibv2-02.txt – Enhanced BGP-4 MIB

ハードウェア仕様

寸法:(W) 445 mm x (D) 463mm x (H) 622 mm
重量:35.8 kg / フル実装: 90.9 Kg
消費電力:(ファントレイ搭載): 55W (Heat Dissipation: 188 BTU)
動作温度:0° C - 40° C
動作湿度:10% - 93%

Regulatory/安全基準(North American Safety of ITE)

・North American Safety of ITE
  -
UL 60950-1:2003 1st Ed., Listed Device (U.S.)
  -CSA 22.2#60950-1-03 1st Ed.(Canada)
  -Complies with FCC 21CFR Chapter1, Subchapter J (U.S. Laser Safety)
  -CDRH Letter of Approval (U.S. FDA Approval)
  -IEEE 802.3af 6-2003 Environment A for PoE Applications

・European Safety of ITE
  -
EN60950-1:2001+A11
  -EN 60825-1+A2:2001 (Lasers Safety)
  -TUV-R GS Mark by German Notified Body
  -73/23/EEC Low Voltage Directive

・International Safety of ITE'
  -CB Report & Certificate per IEC 60950-1:2001+All Country Deviations
  -AS/NZX 60950-1 (Australia/New Zealand) EMI/EMC Standards

・North America EMC for ITE
  -
FCC CFR 47 part 15 Class A (U.S.)
  -ICES-003 Class A (Canada)

・European EMC Standards
  -
EN 55022:1998 Class A
  -EN 55024:1998 Class A
    – includes IEC 61000-4-2, 3, 4, 5, 6, 8, 11
  -EN 61000-3-2,3 (Harmonics & Flicker)
  -ETSI EN 300 386:2001 (EMC Telecommunications)
  -89/336/EEC EMC Directive

・International EMC Certifications
  -
CISPR 22:1997 Class A (International Emissions)
  -CISPR 24:1997 Class A (International Immunity)
  -IEC/EN 61000-4-2 Electrostatic Discharge, 8kV Contact, 15kV Air, Criteria A
  -IEC/EN 61000-4-3 Radiated Immunity 10V/m, Criteria A
  -IEC/EN 61000-4-4 Transient Burst, 1kV, Criteria A
  -IEC/EN 61000-4-5 Surge, 2kV, 4kV, Criteria A
  -IEC/EN 61000-4-6 Conducted Immunity, 0.15-80MHz, 10V/m unmod. RMS, Criteria A
  -IEC/EN 61000-4-11 Power Dips & Interruptions, >30%, 25 periods, Criteria C

・Country Specific
  -
VCCI Class A (Japan Emissions)
  -AS/NZS 3548 ACA (Australia Emissions)
  -CNS 13438:1997 Class A (BSMI-Taiwan)
  -NOM/NYCE (Mexico)
  -MIC Mark, EMC Approval (Korea)

Telecom Standards

・ETSI EN 300 386:2001 (EMC Telecommunications)
・ETSI EN 300 019 (Environmental for Telecommunications)

環境条件

・EN/ETSI 300 019-2-1 v2.1.2 – Class 1.2 Storage
・EN/ETSI 300 019-2-2 v2.1.2 – Class 2.3 Transportation
・EN/ETSI 300 019-2-3 v2.1.2 – Class 3.1e Operational
・EN/ETSI 300 753 (1997-10) – Acoustic Noise
・NEBS GR-63 Issue 2 – Sound Pressure
・ASTM D3580 Random Vibration Unpackaged 1.5G

製品保証

・無償保証:3年

メーカー型番

シャーシ:
XCM8806-10000S
XCM8810-10000S

XCM8800 シリーズ 6スロット シャーシスイッチ
XCM8800 シリーズ10スロット シャーシスイッチ
スーパーバイザモジュール:
XCM88S1-10000S
XCM888F-10000S

XCM8800 シリーズスーパーバイザモジュール
XCM8800 シリーズ 8ポート 1000BASE-X SFP カード(XSM88S1用)
I/O モジュール:
XCM8848T-10000S
XCM88P-10000S
XCM8824F-10000S
XCM8808X-10000S

XCM8800 シリーズ 48ポート 10/100/1000BASE-T モジュール
XCM8800 シリーズ PoE カード(XCM8848T用)
XCM8800 シリーズ 24ポート 1000BASE-X SFP モジュール
XCM8800 シリーズ 8ポート 10GBASE-XFP モジュール
電源装置:
XCM88PS1-10000S

XCM8800 シリーズ 100-240VAC 電源装置
オプション:
XCM8806PC-10000S
XCM8810PC-10000S
XCM8806FT-10000S
XCM8810FT-10000S
XCM88FPB-10000S

XCM8800 シリーズ XCM8806用電源装置カバー
XCM8800 シリーズ XCM8810用電源装置カバー
XCM8800シリーズ XCM8806用スペアファントレイユニット
XCM8800 シリーズ XCM8810用スペアファントレイユニット
XCM8800 シリーズスペアファン/PSU コントローラ
モジュール/ケーブル:
AGM731F
AGM732F
AXM751
AXM752
AXC753-10000S

1000BASE-SX SFP GBICモジュール (マルチモード, 550m OM3, 275m OM1)
1000BASE-LX SFP GBICモジュール (シングルモード, 10km)
10GBASE-SR XFPモジュール (マルチモード, 300m OM3, 33m OM1)
10GBASE-LR XFPモジュール ((シングルモード, 10km)
ダイレクトアタッチケーブル(XFP/SFP+,3m)
t
